Реле напряжения RN 3F-42

Назначение

Предназначено для защиты чувствительных к перепадам напряжения однофазных приборов и оборудования, питаемых от трехфазной сети при недопустимых отклонениях напряжения, включении нагрузки при восстановлении параметров настройки, а также визуального контроля напряжения по 3-м фазам. Контроль и защита однофазных потребителей осуществляется отдельно по каждой фазе. Изделие предназначено для эксплуатации в котеджах, квартирах, загородных домах, где имеется трехфазный ввод и нестабильность напряжения.

Функциональные возможности

   цифровая индикация напряжения;

   отключение нагрузки при понижении или превышении заданного напряжения в
+   любой из фаз;

    включение нагрузки при восстановлении заданного напряжения;

   отключение нагрузки при пропадании любой из фаз;

    индикация аварийного состояния;

    установка минимального порога напряжения ULo;

    установка максимального порога напряжения UHi;

    установка “гистерезиса” напряжения H;

    установка времени аварийного срабатывания t1;

    установка времени повторного включения t2;

Напряжение питания3х(165…420 В)
Максимальный ток, коммутируемый контактами реле3х63 А, 240 VAC
Диапазон установки минимального напряжения, ULo165…220 В
Диапазон установки максимального  напряжения, UHi230…280 В
Диапазон установки гистерезиса напряжения, H1…20 В
Макс. энергия поглощения одиночного импульса200 Дж
Погрешность измерения напряжения±2В
Дискретность показания напряжения1 В
Время реакции на аварию t1 (регулируется)0,1…10 сек
Время повторного включения t2 (регулируется)3…600 сек
Максимально коммутируемое напряжение250 В
Коммутационная износостойкость>105 циклов
Диапазон рабочих температур-25 … +50 °С
Относительная влажность воздухаНе более 80% при 25°С
Режим работыКруглосуточный
Потребляемая мощность1 Вт
ПодключениеВинтовые зажимы 2.5; 5,0 мм2
Степень защиты релеIP40
Степень защиты клеммной колодкиIP20
Габаритные размеры103х65х90 мм, 6 модулей

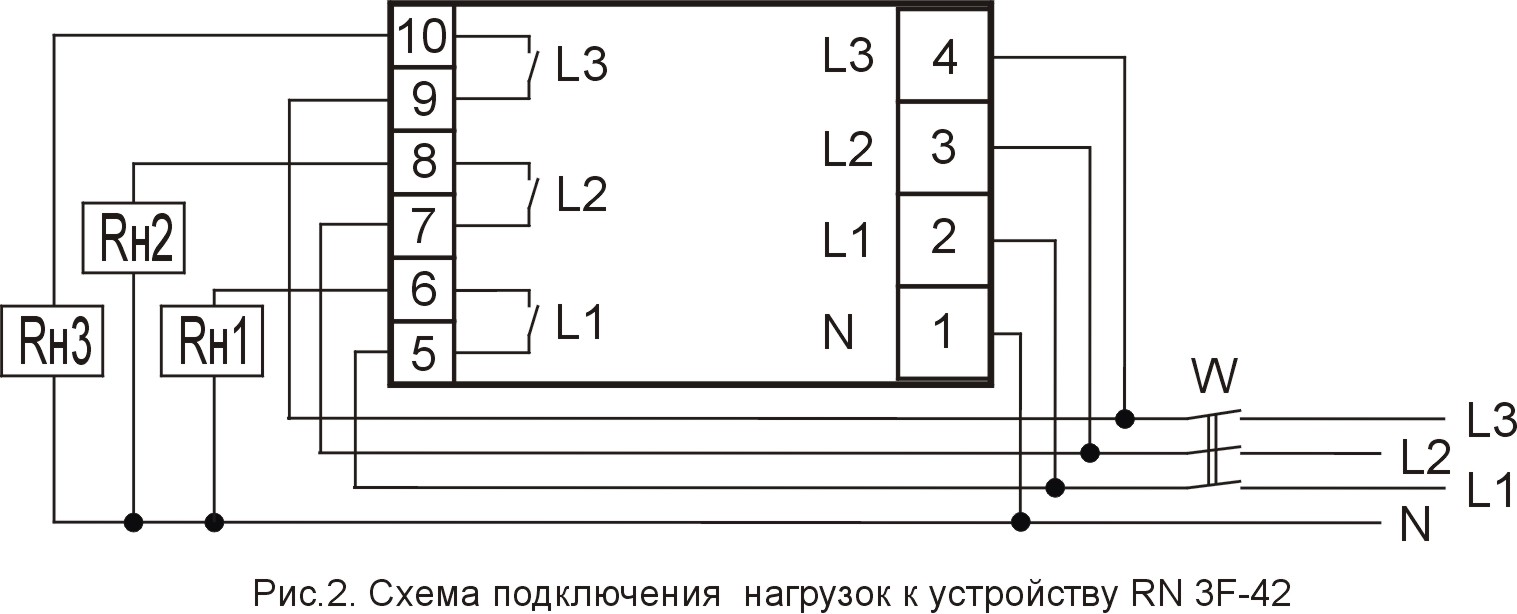

Реле напряжения RN 3F-42 – это эффективная защита подключенных к сети (380В) однофазных электроприборов от перепадов напряжения.



Данная модель обеспечивает защиту потребителей отдельно по каждой фазе.

Если напряжение в сети опускается или поднимается выше установленных в реле значений, устройство автоматически отключает электрические приборы и включает только тогда, когда напряжение нормализуется.



Реле оснащено светодиодным дисплеем, на котором отображаются все установки прибора.



Подкорректировать работу устройства вы сможете при помощи трех кнопок на фронтальной панели.

Нажав на кнопку ►  «ВВОД», вы попадете в главное меню, здесь при помощи кнопок ▲  «ВВЕРХ» и ▼  «ВНИЗ», вы сможете выбрать нужную настройку, увеличить или уменьшить ее параметры.



Установить минимальное напряжение устройства можно в пределах 165…220В, максимальное – в пределах 165…280В. При этом гистерезис напряжения (разница между отключением и включением нагрузки при наступлении аварийного случая) может устанавливаться в пределах 1…20В.



Дисплей отображает уровень фазного напряжения одновременно по каждой фазе, здесь же можно увидеть причину аварийного состояния реле.



Устройство работает в круглосуточном режиме.
