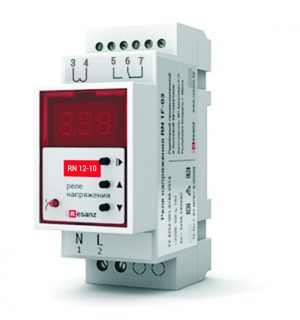

Реле напряжения, тока RN 12-10
Назначение
Устройство управления (реле напряжения, тока) RN 12-10 предназначено для защиты линий электропередач напряжением до 420В от скачков напряжения , тока и коротких замыканий в однофазных цепях и контроль тока в трехфазной сети по нулевому проводу, а также визуального контроля потребляемого тока.
Функциональные возможности
▪ установка максимального порога напряжения UHi;
▪ установка максимального порога тока СHi;
▪ отключение нагрузки при превышении
заданного порога напряжения;
▪ включение нагрузки через 3 сек. при снижении
напряжения ниже на 5 вольт от установленного
значения;
▪ отключение нагрузки при превышении
заданного порога тока через время аварийного
отключения t1;
▪ включение нагрузки через время повторного
включения t2;
Напряжение питания | 165…420 VAC, АС 1 |
---|---|
Максимальный ток, коммутируемый контактами реле | 16 А, 240 VAC |
Диапазон контролируемого напряжения UHi | 250…420 В |
Дискретность установки напряжения | 1 В |
Диапазон контролируемого тока | 20…400 А |
Дискретность установки тока | 1 А |
Погрешность измерения тока | ±5% |
Время реакции на аварию по току t1 (регулируется) | 0,1…30 сек |
Время повторного включения t2 (регулируется) | 5…999 сек |
Максимально коммутируемое напряжение | 250 В |
Коммутационная износостойкость | >105 циклов |
Диапазон рабочих температур | -25 … +50 °С |
Относительная влажность воздуха | Не более 80% при 25°С |
Режим работы | Круглосуточный |
Потребляемая мощность | 1 Вт |
Подключение | Винтовые зажимы 2.5 мм2 |
Степень защиты реле | IP40 |
Степень защиты клеммной колодки | IP20 |
Габаритные размеры | 33х65х90 мм, 2 модуля |
